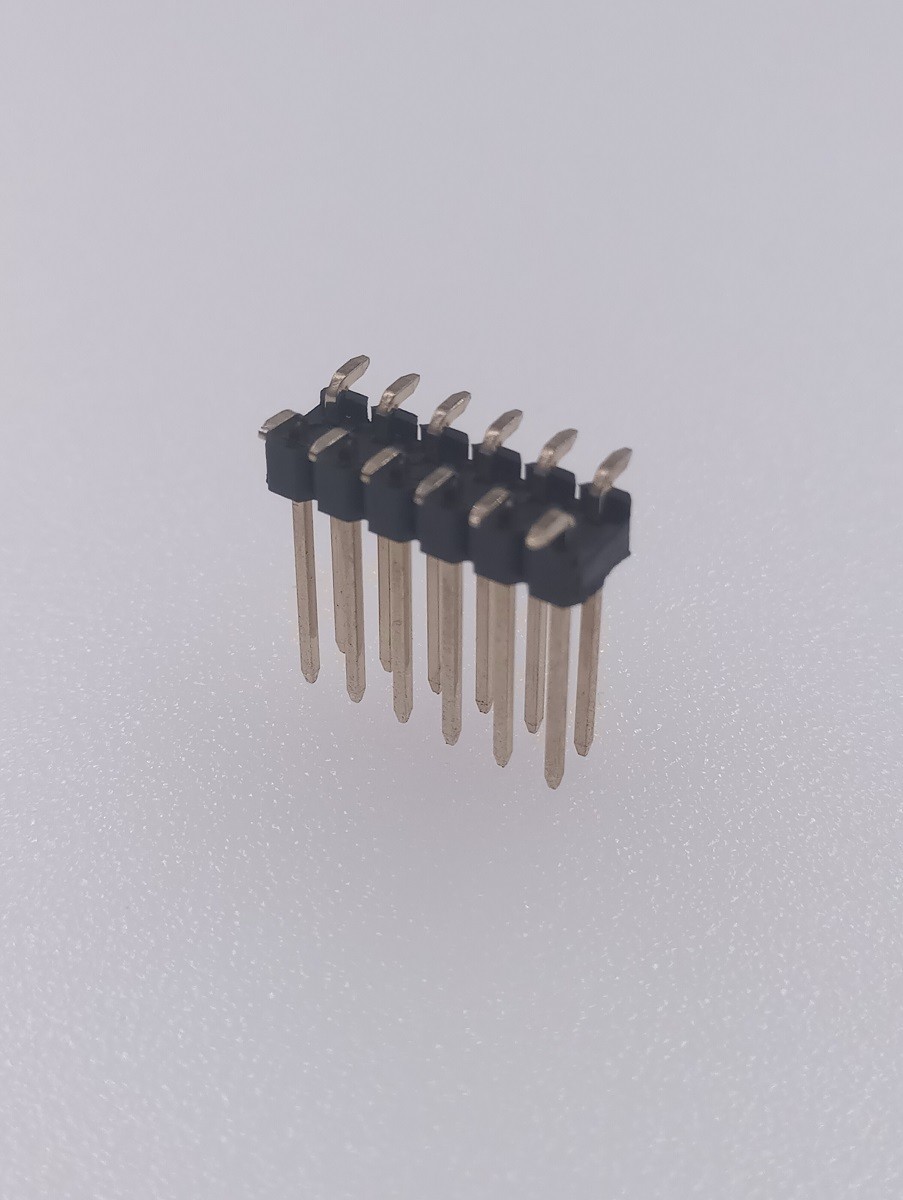

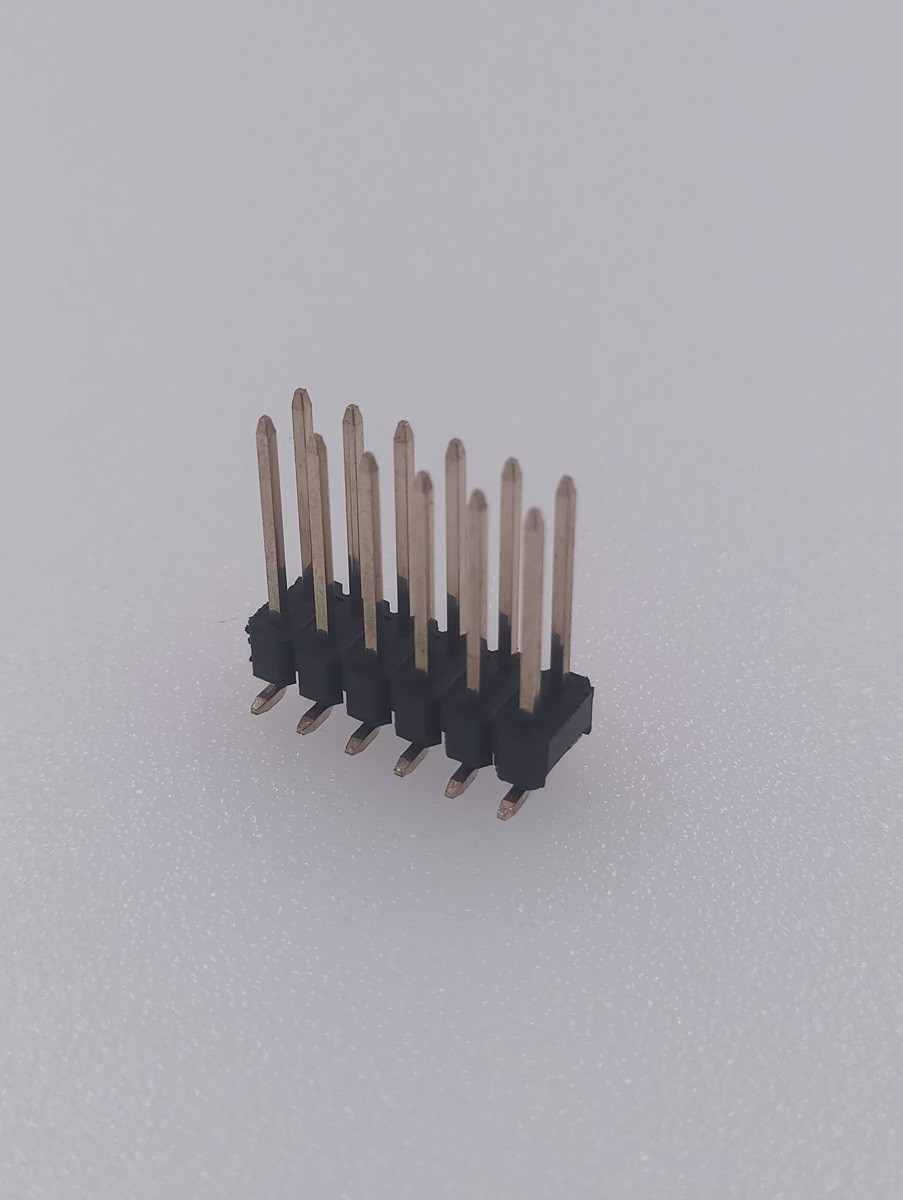

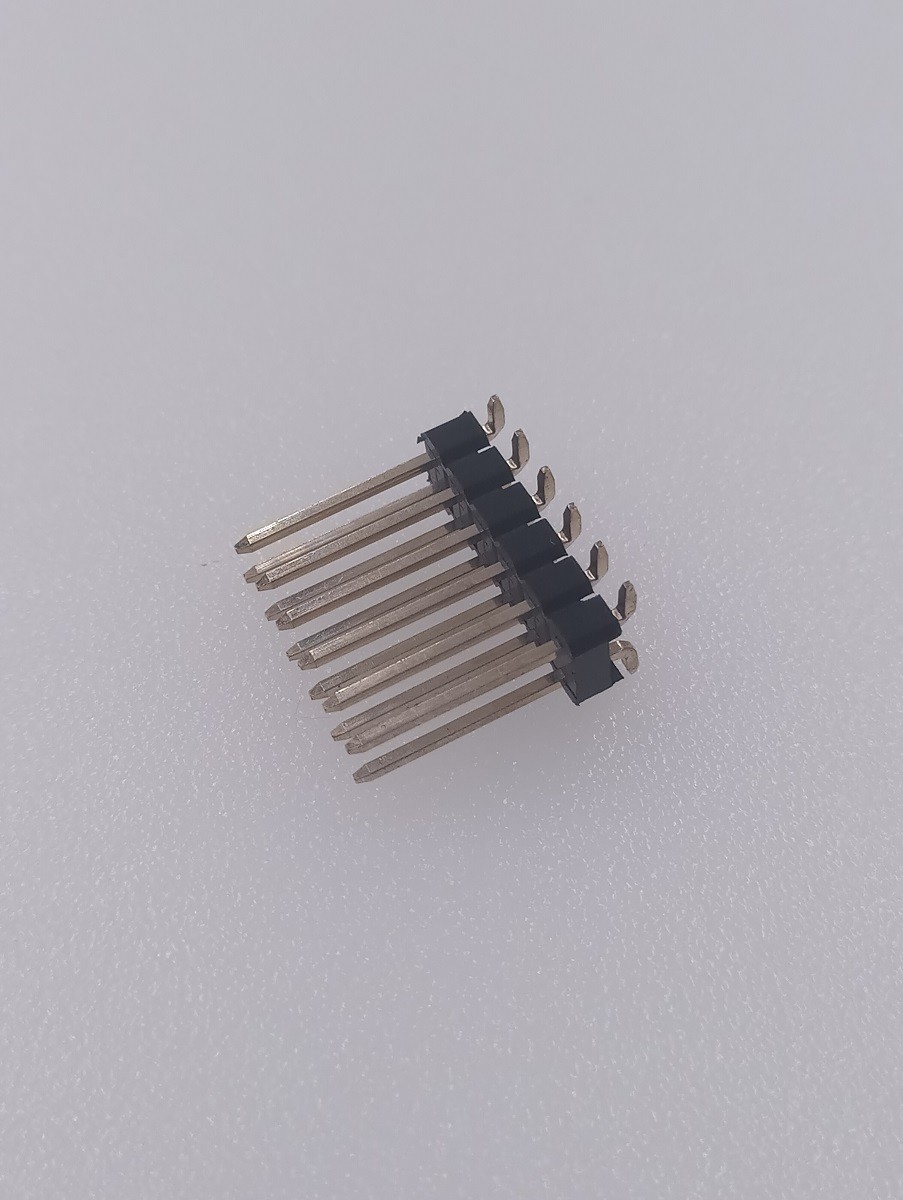

Μοντάρισμα δύο άνδρα-γυναίκας επιγραφών υπόλοιπου κόσμου PCB καρφιτσών, 2x12pin επιγραφή πισσών 2,54 χιλ.

Τα προϊόντα ονομάζουν: PCB που τοποθετεί την ευθεία επιγραφή καρφιτσών τύπων Smt, πίσσα 2.54mm 2x12pin επιγραφή καρφιτσών

Προϊόντα Descrption:

αυτή η επιγραφή καρφιτσών είναι με την πίσσα 2.54mm, διπλή σειρά με 12 αριθμούς καρφιτσών. με ένα διευκρινισμένο μήκος καρφιτσών και τετραγωνικές καρφίτσες 0.64mm ότι μπορεί να αντέξει οικονομικά AMP της τρέχουσας μετάδοσης. Συνήθως ταιριάζει με έναν ίδιο αριθμό πισσών και καρφιτσών θηλυκής επιγραφής ώστε να διαμορφώσει με τον πίνακα για να επιβιβαστεί στη σύνδεση, ή ταιριάζει με ένα καλώδιο haress διαμορφώνοντας ως καλώδιο στη σύνδεση πινάκων, ή μπορεί άμεσα συγκολλημένος σε δύο PCBs.

Η πίσσα της, αριθμός καρφιτσών, τοποθετώντας τύπος, μήκος μπορεί να προσαρμοστεί σύμφωνα με την εφαρμογή πελατών, όπως:

Η πίσσα μπορεί να είναι προαιρετική ως 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, κ.λπ.

Και μπορεί να είναι ενιαία σειρά, διπλή σειρά ή τριπλή σειρά.

Ο τοποθετώντας τύπος μπορεί να προσαρμοστεί για να είναι SMT (κάθετη ή δευτερεύουσα είσοδος), ΕΜΒΎΘΙΣΗ σε όλο το PCB (vertial ή δευτερεύουσα είσοδος).

Κοινή εφαρμογή:

παράγουμε και παρέχουμε στο Hugh volumn για την κατανάλωση της ηλεκτρονικής της καταναλωτικής κατηγορίας, τηλεπικοινωνίες, βιομηχανικός έλεγχος, μετρητές, ιατρικός, αεροπορία και στρατιωτικός.

Υλικό
Στοιχεία	Υλικό	Επένδυση
Επαφή	Ορείχαλκος	Χρυσός
Μονωτής	PA9T	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ



Προδιαγραφή
Περιγραφή	Αξία
Τύπος	Πίνακας για να επιβιβαστεί στο συνδετήρα
Γένος	Αρσενική επιγραφή
Δομή	SMT
Τοποθετώντας τύπος	SMT για το μοντάρισμα PCB
Ρεύμα που εκτιμάται	3.0 Amp ανά επαφή
Τάση που εκτιμάται	550V εναλλασσόμενο ρεύμα λεπτό.
Αντίσταση επαφών	< 20m="" ohm="" per="" contact="">
Αντίσταση μόνωσης	> ωμ 1000m
Αντίσταση της τάσης	1000V DC/AC
Λειτουργία θερμοκρασίας	-40 Γ ° σε +105 C°
Επεξεργασία (συγκόλληση) της θερμοκρασίας	230C°για30~60δευτερόλεπτα, (260C° για 5 δευτερόλεπτα)







Σχέδια:

Λειτουργία: Παρέχει μια ηλεκτρική τρέχουσα σύνδεση μεταξύ του πίνακα που επιβιβάζεται ή που επιβιβάζεται στα καλώδια.
