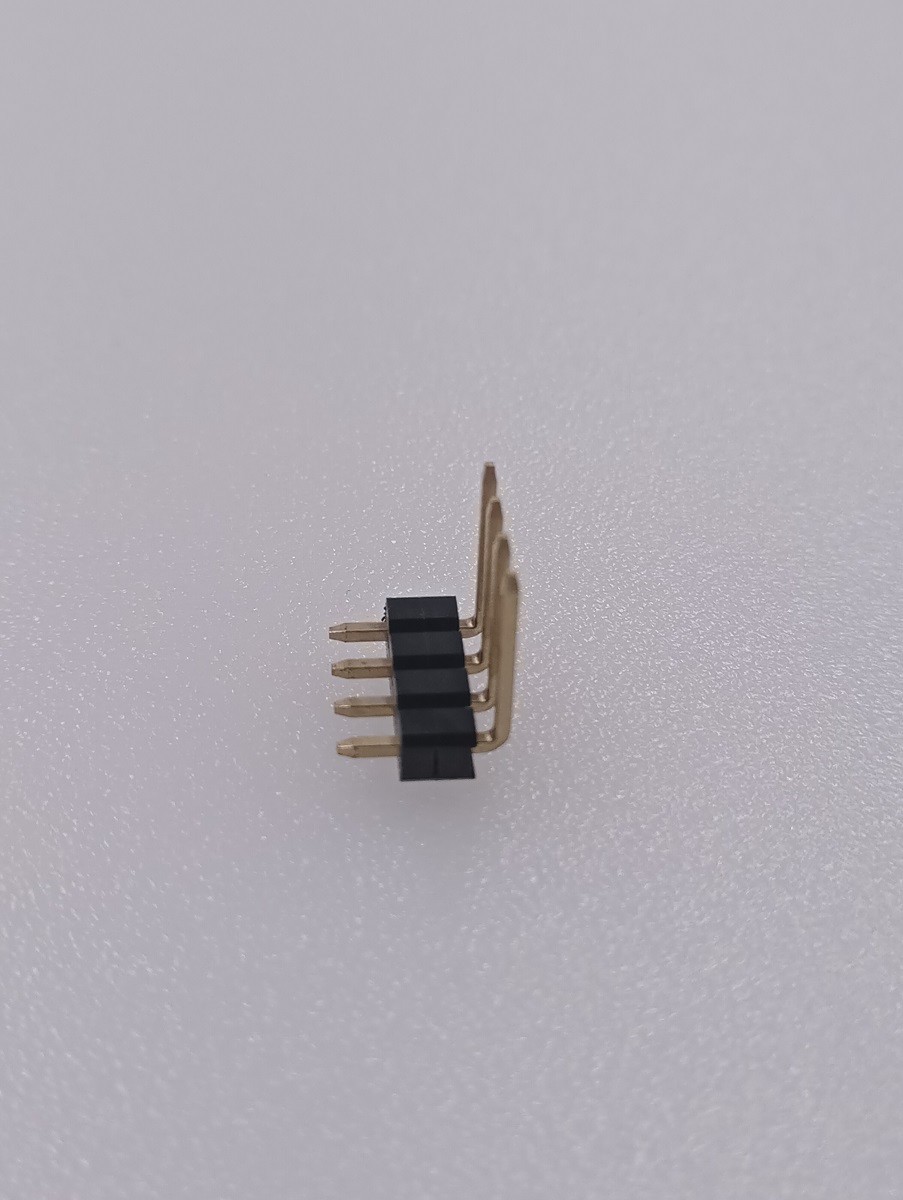

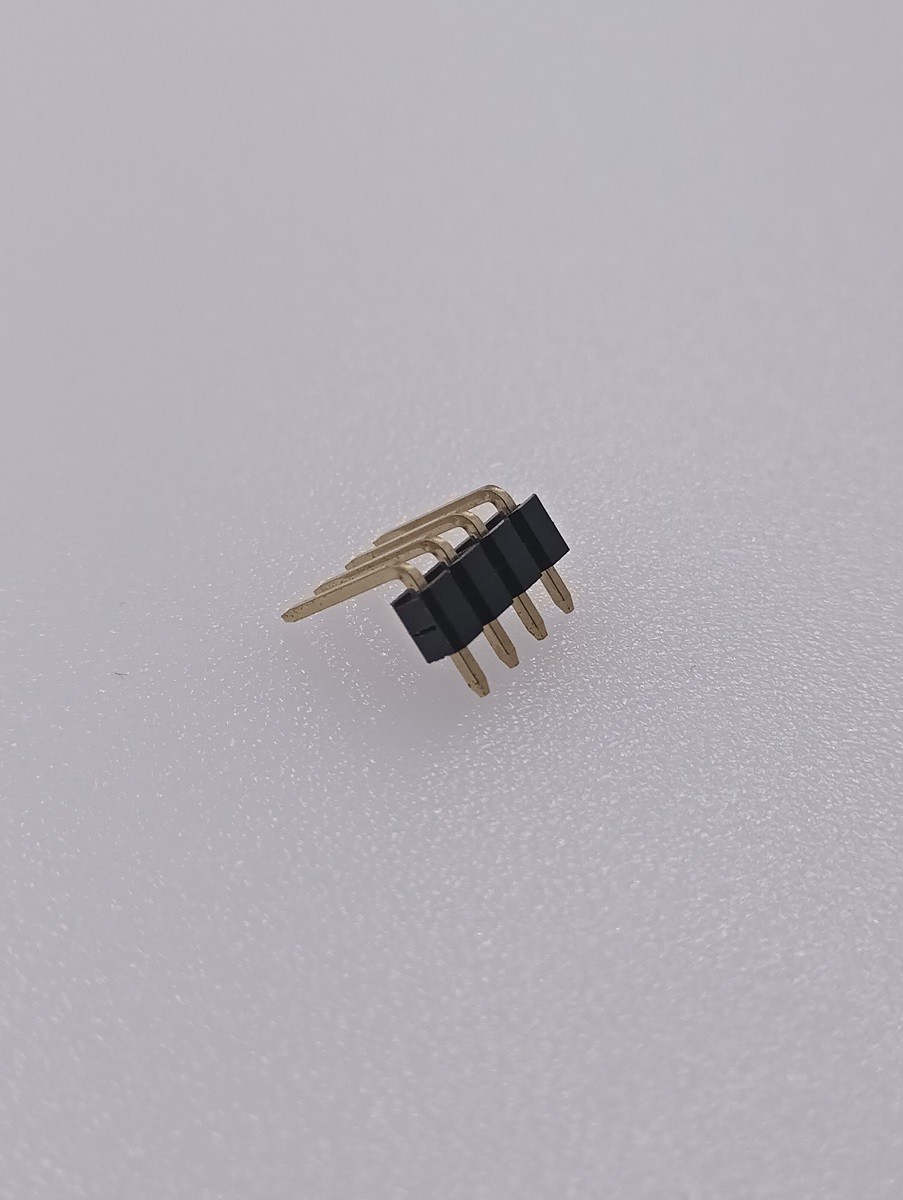

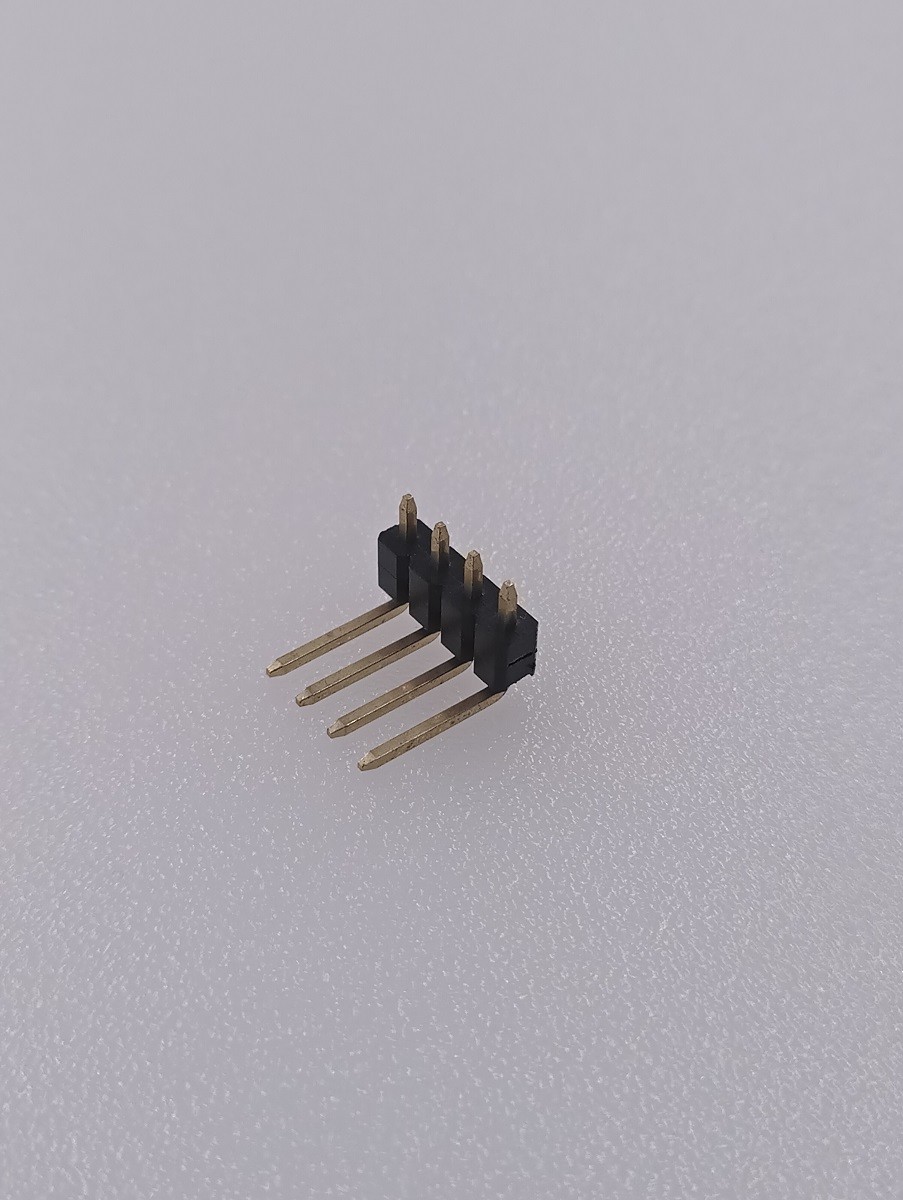

Συνδετήρας επιγραφών καρφιτσών PCB, ενιαία ΕΜΒΎΘΙΣΗ σωστής γωνίας επιγραφών 1x4P καρφιτσών υπόλοιπου κόσμου πισσών 2.54mm

Τα προϊόντα ονομάζουν: Καλυμμένος συνδετήρας επιγραφών καρφιτσών PCB ορείχαλκου χρυσός, μοντάρισμα PCB ΕΜΒΎΘΙΣΗΣ σωστής γωνίας πισσών 1x4P 2.54mm

Προϊόντα Descrption:

αυτή η επιγραφή καρφιτσών είναι με την πίσσα 2.54mm, διπλή σειρά με 12 αριθμούς καρφιτσών. με ένα διευκρινισμένο μήκος καρφιτσών και τετραγωνικές καρφίτσες 0.64mm ότι μπορεί να αντέξει οικονομικά AMP της τρέχουσας μετάδοσης. Συνήθως ταιριάζει με έναν ίδιο αριθμό πισσών και καρφιτσών θηλυκής επιγραφής ώστε να διαμορφώσει με τον πίνακα για να επιβιβαστεί στη σύνδεση, ή ταιριάζει με ένα καλώδιο haress διαμορφώνοντας ως καλώδιο στη σύνδεση πινάκων, ή μπορεί άμεσα συγκολλημένος σε δύο PCBs.

Η πίσσα της, αριθμός καρφιτσών, τοποθετώντας τύπος, μήκος μπορεί να προσαρμοστεί σύμφωνα με την εφαρμογή πελατών, όπως:

Η πίσσα μπορεί να είναι προαιρετική ως 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, κ.λπ.

Και μπορεί να είναι ενιαία σειρά, διπλή σειρά ή τριπλή σειρά.

Ο τοποθετώντας τύπος μπορεί να προσαρμοστεί για να είναι SMT (κάθετη ή δευτερεύουσα είσοδος), ΕΜΒΎΘΙΣΗ σε όλο το PCB (vertial ή δευτερεύουσα είσοδος).

Κοινή εφαρμογή:

παράγουμε και παρέχουμε στο Hugh volumn για την κατανάλωση της ηλεκτρονικής της καταναλωτικής κατηγορίας, τηλεπικοινωνίες, βιομηχανικός έλεγχος, μετρητές, ιατρικός, αεροπορία και στρατιωτικός.

Υλικό
Στοιχεία	Υλικό	Επένδυση
Επαφή	Ορείχαλκος	Χρυσός
Μονωτής	PA6T	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ



Προδιαγραφή
Περιγραφή	Αξία
Τύπος	Πίνακας για να επιβιβαστεί στο συνδετήρα
Γένος	Αρσενική επιγραφή
Δομή	Σωστή γωνία
Τοποθετώντας τύπος	Μοντάρισμα PCB ΕΜΒΥΘΙΣΗΣ σωστής γωνίας
Ρεύμα που εκτιμάται	1.0 Amp ανά επαφή
Τάση που εκτιμάται	550V εναλλασσόμενο ρεύμα λεπτό.
Αντίσταση επαφών	< 20m="" ohm="" per="" contact="">
Αντίσταση μόνωσης	> ωμ 1000m
Αντίσταση της τάσης	500V DC/AC
Λειτουργία θερμοκρασίας	-40 Γ ° σε +105 C°
Επεξεργασία (συγκόλληση) της θερμοκρασίας	230C°για30~60δευτερόλεπτα, (260C° για 5 δευτερόλεπτα)



Σχέδια:



Λειτουργία: Παρέχει μια ηλεκτρική τρέχουσα σύνδεση μεταξύ του πίνακα που επιβιβάζεται ή που επιβιβάζεται στα καλώδια.
